TLHG-ZSX憎水性测试装置

   憎水性测试装置、绝缘子憎水性测试装置

   1. 运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素影响，其表面会出现严重的污损或老化现象，致使其表面憎水性变差造成绝缘子在阴雨等潮湿天气中表面绝缘强度急剧下降，从而极有可能发生沿面闪络，造成污闪。污闪事故往往造成大面积、长时间停电,导致经济受到严重损失。对憎水性的检测判断可以很好的掌握绝缘子的抗污闪能力，以便及时维护防止事故发生。

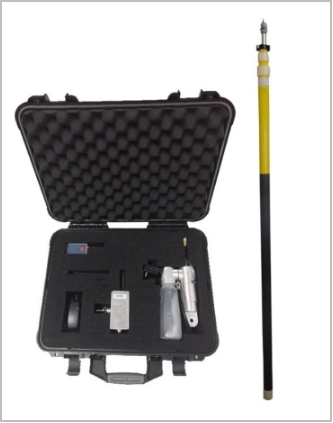

   2. TLHG-ZSX憎水性测试装置是基于IEC推荐的由瑞典输配电研究所（STRI）提出的憎水性检测技术喷水分级法，由电动喷水装置、微型数码摄像机和憎水性分析软件等组成。电动喷水装置通过红外遥控控制按照电力行业标准（DL/T 864-2004）中对喷水分级法的规定对绝缘子伞裙进行精确定量喷洒水雾；使用数码摄像机获取伞裙表面高清憎水性图片，并由憎水性分析软件进行分析；软件基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值等信息，计算水珠或水迹的形状因子和面积百分比，对复合绝缘子的憎水性状态进行客观判断，最终按照DL/T810-2012中对憎水性的等级特征描述确定绝缘子憎水性级别。
   3. 主要应用领域：电业局、复合绝缘子的成套厂、线路维护、电力行业维护高压线的相关部门及单位、电厂、学校、科研机构等相关单位。
   4. 带电检测各种复合绝缘子的憎水性。
   5. 检测硅橡胶及RTV喷涂材料的憎水性。
   6. 自动准确分析憎水性等级。
   7. 记录每次检测的各种数据及图形。
   8. 可查询每次及每串绝缘子的检测记录。
   9. 自动判断憎水性发展趋势。
   10. 分析判断耐污闪，耐湿闪性能。
   11. 为检修和选型提供科学依据。
   12. 红外遥控控制电动喷水部分自动喷水保证了操作人员的安全。
   13. 电动喷水部分自动进行快速精确雾化喷水。
   14. 通过高清摄像获得高清憎水性图片。
   15. 分析系统由憎水性图片获得信息进行计算。
   16. 根据计算结果按照DL/T810-2012中对憎水性的等级特征描述（如下表）确定憎水性级别。
   17. 整机设计简洁大方，且便于拆卸携带。

无线遥控部分		电动喷水部分		微型数码摄像机
工作频段	433M（ISM频段）	流量	0.6L/min@3bar	光学变焦	12倍
		喷流角度	30°@3bar	数字变焦	160倍
遥控距离	大于100M	喷射角度	50℃-70℃	实际焦距	f=2.9-34.8mm
校验方式	CRC校验	单次喷水量	0.7mL～1mL	等效35mm焦距	26.8-321.6mm（16：9）32.8-393.6mm（4：3）
供电电源	3.3V纽扣电池	单次测量喷水次数	25次（脉冲式）	录制格式	图片：JPEG 视频：AVCHD，MPEG-2，MP4
工作电流	10mA	总喷水量	25mL	传输接口	USB2.0miniHDMI
接收角度	360°	电动喷水部分供电电源	12V 3000mAH 锂电池	最大像素	2450万
