TLHG-108S水内冷直流高压发生器

   水内冷直高发、水内冷直流高压发生器

   水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：
   1. 吹水情况下做试验
   优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。
   缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。
   2. 通水情况下做试验
   优点：不用吹水设备，省去了吹水的时间。
   缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。
   综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：

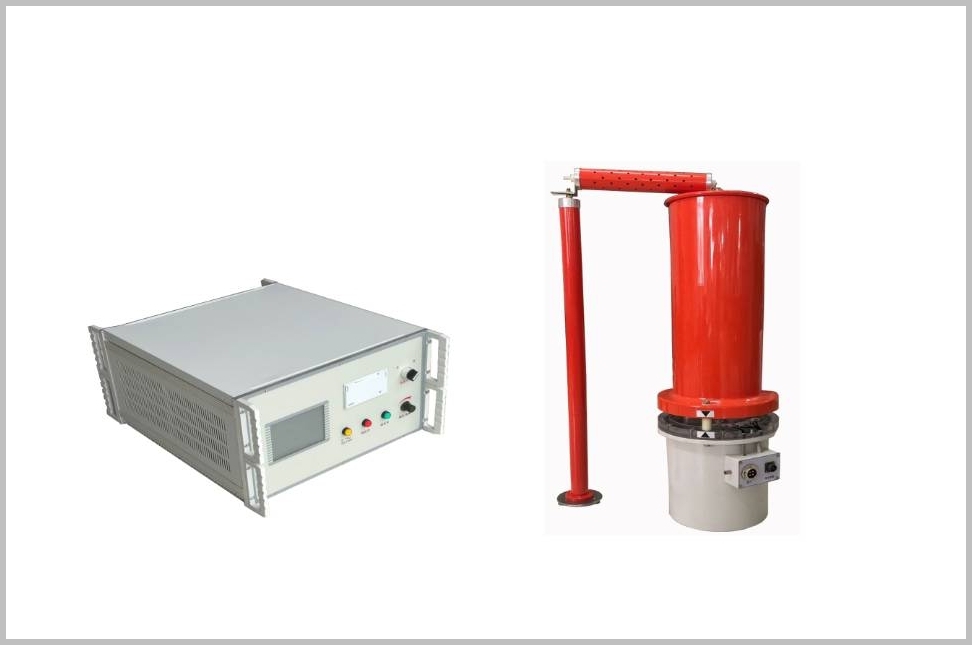

  （1）整套装置仅由控制箱及倍压两部分组成，接线十分简单。
  （2）采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。
  （3）一分钟定时及提示功能，按试验规程要求设定。

技术参数	60/200	60/300	80/200	80/300	90/200	90/300	100/300	100/500
输出电压（kV）	60	60	80	80	90	90	100	100
输出电流（mA）	200	300	200	300	200	300	300	500
输出功率（kW）	12	18	16	24	18	27	30	50
机箱重量（kg）	35	38	38	39	39	40	40	45
倍压重量（kg）	10+24	14+37	15+38	15+38	15+39	15+37	17+39	17+50
倍压筒高度（mm）	750	750	1050	1050	1050	1050	1050	1050
电压测量误差	1.0%±2个字
总电流测量误差	1.0%±2个字
漏电流测量误差	±2.0%（满度）
过压整定误差	≤1%
电压稳定度	1.0%(随机波动、电源电压变化±10%)
工作方式	额定负载一次连续工作≤5分钟
环境温度	-10℃~40℃
相对湿度	当温度为25℃时不大于90%（无凝露）
海拔高度	2000米以下
