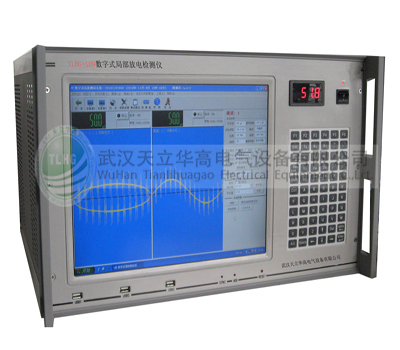

TLHG-2025数字式局部放电检测仪

数字式局部放电检测仪

TLHG-2025数字式局部放电检测仪适用于各种电压等级和容量的变压器、发电机、CT/VT、套管、GIS、电容器、电力电缆、开关及其它高压电气设备的局部放电检测，在线监测。

1、测量通道：独立2通道。
2、可测试品的电容量范围6pF~250µF。
3、检测灵敏度：0.1pC。
4、采样精度：12bit；采样速率：20M／S。
5、显示工作方式
（1）显示方法：椭圆——正弦——直线
（2）触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；
外触发为同步试验电源工作频率，50~400Hz内任意频率。
（3）外触发同步信号输入电压：10~200V，输入功率<1伏安。
（4）信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。
6、时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
7、滤波频带：3dB低频端频率fL分10、20、40kHz档，3dB高频端频率fH分80、200、300kHz档，fL和fH可灵活任意组成各种滤波通带。
8、信号放大器：
（1）增益调节：分增益粗调和增益细调，增益粗调分5档，档间增益差20dB（10倍），误差±1 dB调节；增益细调范围>20dB。
（2）放大器正负极性响应不对称性：<1dB。
9、局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）。
10、具有数据存储，回放功能。具有打印功能，生成标准试验报告。
11、工作环境温度：-10～45℃，相对湿度：≤95%。
12、电源AC220V；频率50Hz；功率300W。
