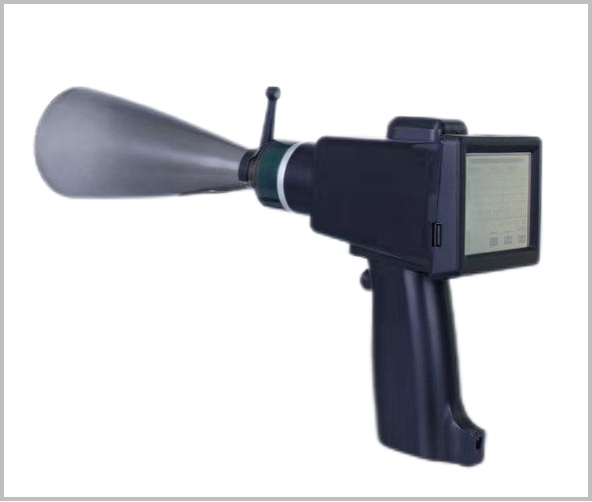

TLHG-812超声波线路巡检仪

   超声波线路巡检仪

   电力设备在设计、制造、运输和安装过程中可能存在质量缺陷和机械损伤等；长期在高电压、强电场及恶劣环境中运行存在异物、氧化、松动、污染、老化、潮湿等均可能引发局部放电。而局部放电是导致电力设备绝缘系统破坏和引发电力故障的主要原因，为保障电力系统的稳定运行和及时发现潜伏隐患，需要对局部放电情况进行定期检测。
   我公司自主研发生产的巡检仪采用精密高频超声传感器，收集并遴选110kV及以下电力设备局部放电时发出的特征声波，通过滤波对比，实现对缺陷的定位及判断。并可将采集到的实时数据同步到云端，真正实现前端检测，后方查看分析。
   适用于检测变电站内或输配电线路上的各类刀闸、开关柜、绝缘子、变压器、避雷器、电缆接头、金具等非密闭电气设备的局部放电。
   1. 灵敏度高，完全按人体工程学原理设计，操作界面友好；抗干扰能力强，稳定可靠。
   2. 配置激光瞄准定位功能，实现对故障点的精准定位。
   3. 支持低速车载巡检，车速≤30km/h。
   4. 具有放电幅值、图谱等的显示功能。
   5. 该仪器支持与手机、平板的实时通信，并可将采集到的实时数据同步到云端，真正实现前端检测，后方查看分析。

超声波传感器	测量范围	0~60dBμV
	分辨率	0.1dB
	误差	±1dB
	灵敏度	-70dB（最高可检测100pC以上放电量(不小于10cm)）
	中心频率	40kHz
有效距离	电压等级	检测距离
	10kV	15m
	35kV	35m
	110kV	51m
信息输出	显示屏	3.5寸320×240真彩TFT触控屏
	耳机接口	3.5mm插孔，标配16Ω降噪耳机
	USB接口	U盘，标配容量16G
CPU	采集速度：10k/s；采集精度：16位AD
GPS	具有高达 50 个的并行通道，快速搜星；采用无源陶瓷天线，可直接接收 GPS 卫星信号；配备IPX接口，可扩展有源天线，适合车载时使用。冷启动最短仅需27s。
显示模式	实时模式、瞬时模式、峰值保持
存储模式	数据DAT；音频WAV；
录音	WAV格式；能录48kHz采样率的音频， 录音时间可调，默认录音10s
温度	-10℃～50℃ ±2℃
湿度	≤90%RH ±4.5%RH
存储容量	16GB U盘；最少可储存达160k组数据
电源	DC3.7V锂电池；容量约8000mAH；全载运行，可持续供电8小时；正常工作运行12小时；低功耗工作运行20小时；关机状态下功耗40uA
包装体积	353 x 190 x 90（mm）
主要重量	约0.75kg
