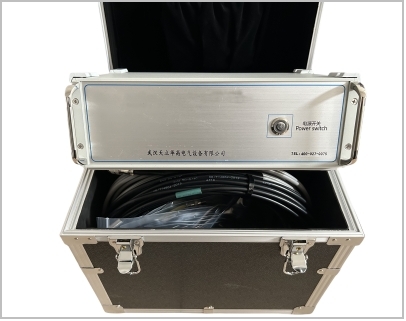

TLHG-RZBX绕组变形测试仪

   绕组变形测试仪、变压器绕组变形测试仪

   1. 采集控制采用高速、高集成化微处理器。
   2. 笔记本电脑与仪器之间通信USB接口。
   3. 笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口（选配件）。无线WIFI接口更可以方便的在平板电脑和智能手机上使用。
   4. 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
   5. 高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
   6. 信号输出幅度软件调节，最大幅度峰值±10V。
   7. 计算机将检测结果自动分析和生成电子文档(Word)。
   8. 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
   9. 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
   10. 检测数据自动分析系统：
     横向比较A、B 、C三相之间进行绕组相似性比较
      其分析结果为:
      ①一致性很好
      ②一致性较好
      ③一致性较差
      ④一致性很差
      纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较
      其分析结果为:
      ①正常绕组
      ②轻度变形
      ③中度变形
      ④严重变形
   11. 可自动生成Word电子文档，供保存和打印。
   12. 该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

线性扫描分布
扫频测量范围	(10Hz)～(10MHz)40000扫频点；分辨率为0.25kHz、0.5kHz和1kHz
分段扫频测量分布
扫频测量范围	(0.5kHz)～(1MHz)、2000扫频点 (0.5kHz)～(10kHz) (10kHz)～(100kHz) (100kHz)～(500kHz) (500kHz)～(1000kHz)
其他技术参数
幅度测量范围	(-120dB)～(+20dB)
幅度测量精度	0.1dB
扫描频率精度	0.005%
信号输入阻抗	1MΩ
信号输出阻抗	50Ω
信号输出幅值	±20V
同相测试重复率	99.9%
测量仪器尺寸	350*300*140(mm)
仪器铝合金箱尺寸	390*310*340(mm)
总体重量	13Kg
操作温度	-10℃ ～ +40℃
存储温度	-20℃ ～ +70℃
相对湿度	<90%，不凝结
