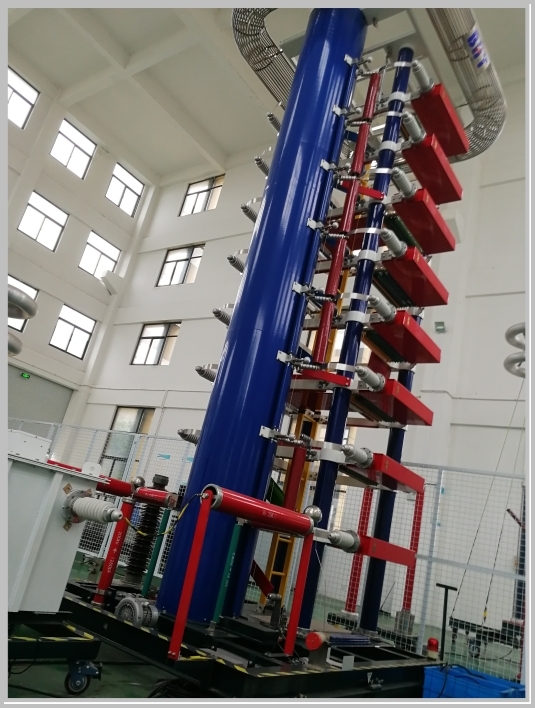

TLHG-CJDY陡波冲击试验装置

   冲击电压发生器、线端雷电全波冲击试验、线端雷电截波冲击试验、变压器冲击电压发生器、雷击冲击试验装置、柱上断路器雷击冲击试验装置、雷电冲击绝缘试验设备、高压熔断器雷电冲击绝缘试验设备、避雷器残余电压测试设备、冲击电压发生器及陡波测量系统、变压器冲击电压发生器及陡波测量系统、陡波冲击试验装置、绝缘子陡波冲击试验装置、陡波冲击试验装置、绝缘子陡波冲击试验装置

   1. 主体结构采用世界著名公司HAEFELY的结构设计，是目前结构最紧凑的陡波冲击试验装置，具有固有电感小，调波方便的特点。
   2. 陡波冲击试验装置在设计生产时充分考虑了工艺性能和色彩搭配，我们的设备与国内其他产品相比最简洁，所采用的汽车油漆工艺也使发生器具有更明快、更精美的外观。
   3. 我们是国内最早采用PLC控制技术和光纤隔离技术的生产单位，早在2000年就已经将这种先进的技术应用于我们各个级别的陡波冲击试验装置，有着良好的业绩。因此，我们在PLC技术及光纤隔离的应用上与国内其他厂家相比，有着更深的理解和更为成熟的方案。我们采用的控制测量系统的核心器件为日本三菱公司的FX系列可编程控制器，几乎所有的控制功能都由软件编程实现，因此系统结构简单，几乎没有其他的外围电路板，简洁的设计及特有的安全措施极大地提高了可靠性。目前我们已经实现了光纤触发功能，该项技术达到国际先进水平，为国内独家。
   4. 我们在测量控制系统的设计及布局安排方面一直坚持标准化理念，采用的是19英寸国际标准结构，控制系统具有扩展性和开放性。可以根据客户的需要增加或更换测控单元，而不会影响控制系统的协调性。许多国际著名品牌（如HAEFELY）的测控仪表都可以直接安装在系统上，而我们在面板设计方面也充分考虑了这种方案下的协调性，使得测控系统具有更和谐及更精美的外观设计。
   5. 我们一直坚持测控结构一体化整体设计的理念，我们的测控系统具有手动操作、自动操作和计算机控制三个层次，目的在于提高系统的可靠性。
   6. 采用的光纤控制传输系统实现了控制测量设备与高压主体设备的光纤连接，有效地解决了高压试验中遇到的地电位抬高对测控系统的危害，排除了由控制引线导致的电磁干扰，极大地提高了系统的可靠性，特别是在进行截波冲击试验时安全性更好。
   7. 采用的控制测量系统的操作界面充分考虑了高压试验的习惯特点，简单明了，便于试验人员操作。系统设计了专门的程序操作画面，可进行多级法、升降法等试验，大大简化了试验人员的操作，可有效防止人为出错。
   8. 本陡波冲击试验装置试验系统采用了最先进的技术，良好的工艺和优质的原材料，可保证长期使用，运行寿命大于20年。平时的运行成本也很低。

级电容	0.5μF,100kV干式全绝缘封装
级电压	100kV
级数/级容量	8/2.5kJ
输出波形	1.2μs/50μs标准雷电冲击电压全波 ＞1000KV/uS的陡波
同步范围	大于20%
使用持续时间	小于80%额定工作电压时可连续工作 大于80%额定工作电压时可间断工作
误差	幅值调节误压差小于1%，最低输出电不大于10%设备标称电压
同步误动率	小于1%
