讲解电缆识别仪工作步骤所需要的工具：

1、能正常工作的电缆识别仪主机　　　 1台；

2、电源线　　　 1条；

3、能正常工作的电缆识别仪接收机　　 1台；

4、测试线　　　 2条。





电缆识别仪基本工作原理是用于将某一特定电缆从一束电缆中识别出来的专用仪器。



它由以下这些东西组成：



1、一个信号发生器；

2、一个带传感器的接收机；

3、连线构。



下面讲解电缆识别仪详细工作步骤（总共有6步）：

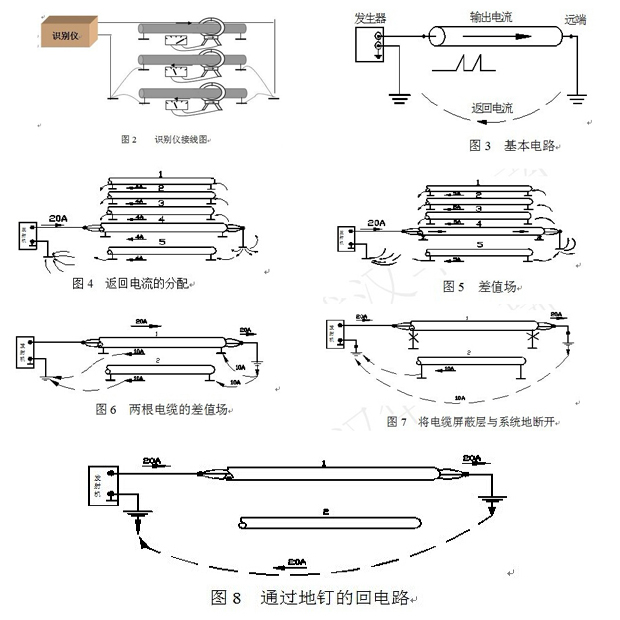

1、电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。识别仪接线图如图2所示

发射机与接收机开始正常工作后，传感器线圈中感应的电压在接收机表头中显示出来，表头指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏并且摆幅极小。接收机上的输出调节旋钮可调整信号强度。



2、仪器供电

电缆识别仪主机由交流220V供电。

传感器

传感器是一电流变换器，钳口内部尺寸为120mm。当电流流过测试电缆，在传感器内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。



3、安全测试

一定要进行以下安全测试，以避免造成人员伤亡或损坏电缆识别仪及其它设备。使用电缆识别仪时，要对被测电缆进行带电检查，并确保该电缆处于无电状态。

将仪器接入被测电缆前，要对其附近末加保护的仪器或电缆进行安全检查，并将这些带电部分用绝缘材料进行安全保护。



4、准备测试

1. 主机准备

连接：

（1） 在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

（2） 发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。

（3） 将电缆远端的芯线与地钉相連。

（4） 将电缆两端的铠装与地线断开。

（5） 将电源线插入电源插座。

开机：

（1） 打开主机电源开关，对主机供电。

（2） 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

2. 接收机准备

（1） 缓慢调节灵敏度旋钮，使电表开始指示。

（2） 注意传感器插入电缆的方向及接收机表头摆动幅度的大小。



5、测试

1.设置测试回路

为保证仪器的正常使用，应注意设置测试回路。

将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。

输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。



6、仪器校准

校准接收机时，要在始端处用传感器卡住电缆（接近发生器），箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆。

所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向左偏摆。

详细图片供参考：
