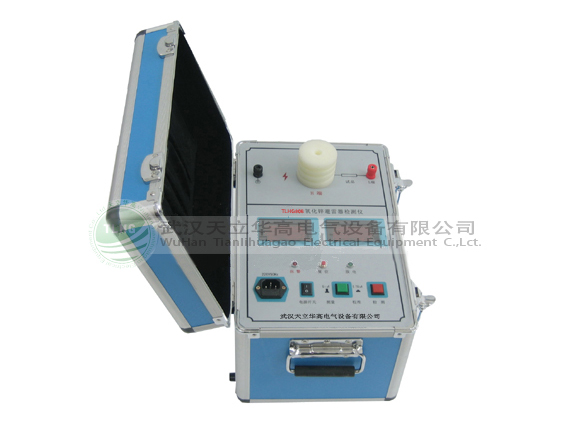

氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。 该仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定。很多人还不知道它的操作结构三种模式，今天我就为大家讲讲吧!



天立华高氧化锌避雷器测试仪操作结构三种模式分别是：

1、感应模式：

在MOA底座上设置电场感应传感器，其感应电流超前电场强度（母线电压）90°，经过积分运算后与电场强度或母线电压同相位，因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号，同时输入MOA电流信号，经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）。

使用B相感应信号作参考

因为A/C两个边相对B相底座的电场影响抵消，应将感应板设置到B相MOA底座上与A/C相相对称的位置，可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响，不要将感应板设置到A/C相MOA底座上。接线图如下：（图三）



2、无线模式：

仅仅需要一根电流线，取到电流信号即可测量出全电流和阻性电流。

电流信号

先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。

接线图如下：（图四）



3、三项同测：

接地:

测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。

参考电压

参考电压信号线一端插入参考电压插座，另一端接B相PT二次低压输出。

电流信号

先将泄漏电流信号线插头插入仪器，后将另一端的四个夹子夹到（或通过绝缘竿搭到）A,B,C相MOA放电计数器上端和地端。电流信号不能使用加长线。
